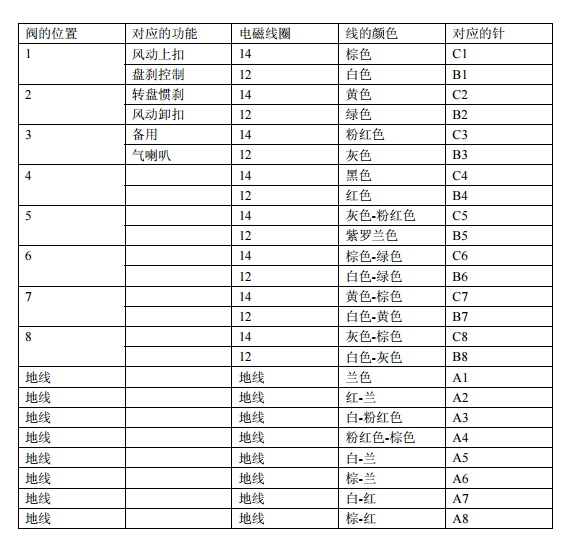

司钻控制房气控箱 司钻控制房阀岛的功能阀片由 3 片阀片组成，其符号为 GGG(定货号 为 R480021067-GGG )，他们每一片代表二个二位三通气控阀，G 表 70LDB 钻机气动控制系统简介 8 示每一片阀均为常闭阀. 共组成 6 个二位三通常闭气控阀，其从左至 右的功能如下图 所示。

在司钻控制箱中还有一个压力开关，用于监测井架防碰回的气 路。

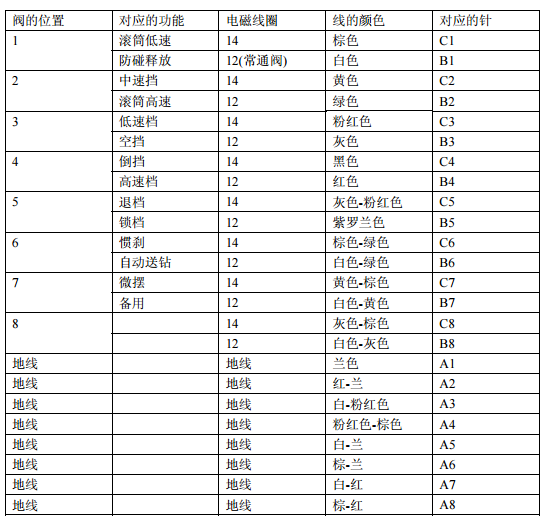

绞车用气控箱阀岛 绞车所用的阀岛的结构和工作原理和司钻控制房所用的一样.它采用 的阀岛型号 R480021068-IGGGIGG.在上面有 7 个双 3/2 通电磁阀, 其中 I 表示双 3/2 通阀中有一个是常通的 3/2 阀.(控制箱的图片见附 70LDB 钻机气动控制系统简介 9 图 3

在绞车控制箱中，还有三个压力开关，分别监控过圈防碰，高低速 互锁和顶杆阀的气路。
