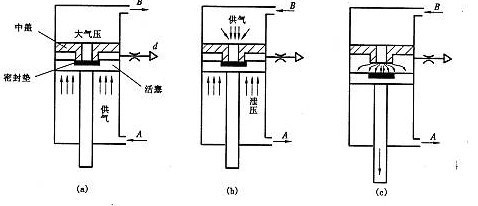

冲击气缸是一种体积小、结构简单、易于制造、耗气功率小但能产生相当大的冲击力的一种特殊气缸。与普通气缸相比，冲击气缸的结构特点是增加了一个具有一定容积的蓄能腔和喷嘴。它的工作原理如下图。

冲击气缸的整个工作过程可简单地分为三个阶段。第一个阶段[图(a)]，压缩空气由孔A输入冲击缸的下腔，蓄气缸经孔召排气，活塞上升并用密封垫封住喷嘴，中盖和活塞间的环形空间经排气孔与大气相通。第二阶段[图(b)]，压缩空气改由孔召进气，输入蓄气缸中，冲击缸下腔经孔A排气。由于活塞上端气压作用在面积较小的喷嘴上，而活塞下端受力面积较大，一般设计成喷嘴面积的9倍，缸下腔的压力虽因排气而下降，但此时活塞下端向上的作用力仍然大于活塞上端向下的作用力。第三阶段[图 (c)]，蓄气缸的压力继续增大，冲击缸下腔的压力继续降低，当蓄气缸内压力高于活塞下腔压力9倍时，活塞开始向下移动，活塞一旦离开喷嘴，蓄气缸内的高压气体迅速充人到活塞与中间盖间的空间，使活塞上端受力面积突然增加9倍，于是活塞将以极大的加速度向下运动，气体的压力能转换成活塞的动能。在冲程达到一定时，获得最大冲击速度和能量，利用这个能量对工件进行冲击做功，产生很大的冲击力。
