一、气缸防护罩的介绍：

引导活塞在缸内进行直线往复运动的圆筒形金属机件。空气在发动机气缸中通过膨胀将热能转化为机械能；气体在压缩机气缸中接受活塞压缩而提高压力。涡轮机、旋转活塞式发动机等的壳体通常也称“气缸”。气缸的应用领域：印刷（张力控制）、半导体（点焊机、芯片研磨）、自动化控制、机器人等等。

二、气缸种类：

①单作用气缸：仅一端有活塞杆，从活塞一侧供气聚能产生气压，气压推动活塞产生推力伸出，靠弹簧或自重返回。②双作用气缸：从活塞两侧交替供气，在一个或两个方向输出力。③膜片式气缸：用膜片代替活塞，只在一个方向输出力，用弹簧复位。它的密封性能好，但行程短。

④冲击气缸：这是一种新型元件。它把压缩气体的压力能转换为活塞高速（10～20 米/秒）

运动的动能，借以做功。

⑤无杆气缸：没有活塞杆的气缸的总称。有磁性气缸，缆索气缸两大类。

做往复摆动的气缸称摆动气缸，由叶片将内腔分隔为二，向两腔交替供气，输出轴做摆动运

动，摆动角小于 280°。此外，还有回转气缸、气液阻尼缸和步进气缸等。

三、气缸结构：

气缸是由缸筒、端盖、活塞、活塞杆和密封件等组成，其内部结构如图所示：

2：端盖

端盖上设有进排气通口，有的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。

3：活塞

活塞是气缸中的受压力零件。为防止活塞左右两腔相互窜气，设有活塞密封圈。活塞上的耐磨环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。耐磨环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和必要的滑动部分长度来决定。滑动部分太短，易引起早期磨损和卡死。活塞的材质常用铝合金和铸铁，小型缸的活塞有黄铜制成的。

4：活塞杆

活塞杆是气缸中最重要的受力零件。通常使用高碳钢、表面经镀硬铬处理、或使用不锈钢、以防腐蚀，并提高密封圈的耐磨性。

5：密封圈

回转或往复运动处的部件密封称为动密封，静止件部分的密封称为静密封。缸筒与端盖的连接方法主要有以下几种：

整体型、铆接型、螺纹联接型、法兰型、拉杆型。

6：气缸工作时要靠压缩空气中的油雾对活塞进行润滑。也有小部分免润滑气缸。

四、气缸工作原理：

1：根据工作所需力的大小来确定活塞杆上的推力和拉力。由此来选择气缸时应使气缸的输

出力稍有余量。若缸径选小了，输出力不够，气缸不能正常工作；但缸径过大，不仅使设备笨重、成本高，同时耗气量增大，造成能源浪费。在夹具设计时，应尽量采用增力机构，以减少气缸的尺寸。

2：下面是气缸理论出力的计算公式：

F：气缸理论输出力（kgf)

F′：效率为 85%时的输出力（kgf）－－（F′=F×85%）

D：气缸缸径（mm)

P：工作压力（kgf/C ㎡）

例：直径 340mm 的气缸，工作压力为 3kgf/cm2 时，其理论输出力为多少?芽输出力是多

少?

将 P、D 连接，找出 F、F′上的点，得：

F=2800kgf；F′=2300kgf

在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表 1－1

中查出。

例：有一气缸其使用压力为 5kgf/cm2，在气缸推出时其推力为 132kgf，（气缸效率为 85%）

问：该选择多大的气缸缸径?

由气缸的推力 132kgf 和气缸的效率 85% ，可计算出气缸的理论推力为 F=F ′

/85%=155(kgf)

由使用压力 5kgf/cm2 和气缸的理论推力，查出选择缸径为?63 的气缸便可满足使用要求。

五：气缸图片展示：

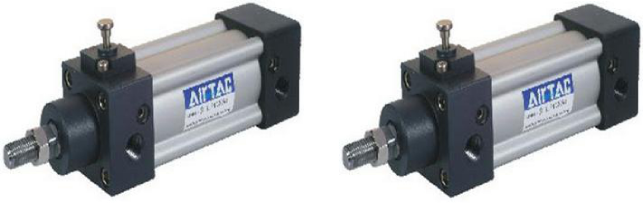

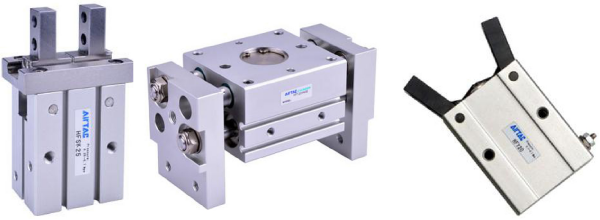

抱紧气缸如下图：

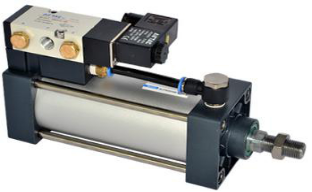

带阀气缸：

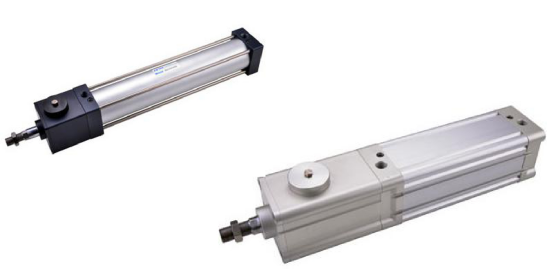

带锁气缸

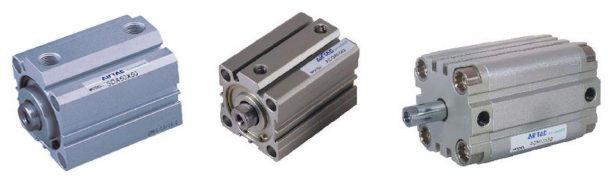

迷你气缸

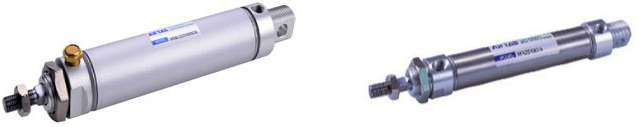

笔型气缸
