气缸的选型要点你了解多少
发布日期:2018-08-21

气缸可根据主机需要进行设计,但尽量直接选用标准气缸。根据工作要求和条件,正确选择气缸的类型。要求气缸到达行程终端无冲击现象和撞击噪声应选择缓冲气缸;要求重量轻,应选轻型缸;要求安装空间窄且行程短,可选薄型缸;有横向负载,可选带导杆气缸;要求制动精度高,应选锁紧气缸;不允许活塞杆旋转,可选具有杆不回转功能气缸;高温环境下需选用耐热缸;在有腐蚀环境下,需选用耐腐蚀气缸。在有灰尘等恶劣环境下,需要活塞杆伸出端安装防尘罩。要求无污染时需要选用无给油或无油润滑气缸等。

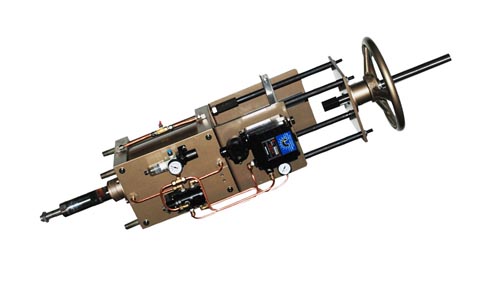

气缸的选型要点你了解多少

1.安装形式的选择
安装形式由安装位置、使用目的等因素决定。在一般场合下,多用固定式安装方式:轴向支座(MS1式)前法兰(MF1式)、后法兰(MF2式)等;在要求活塞直线往复运动的同时又要缸体作较大圆弧摆动时,可选用尾部耳轴(MP4或MP2式)和中间轴销(MT4式)安装方式;如需要在回转中输出直线往复运动,可采用回转气缸。有特殊要求时,可选用特殊气缸。
2.作用力的大小
即缸径的选择。根据负载力的大小来确定气缸输出的推力和拉力。一般均按外载荷理论平衡条件所需气缸作用力,根据不同速度选择不同的负载率,使气缸输出力稍有余量。缸径过小,输出力不够,但缸径过大,使设备笨重,成本提高,又增加耗气量,浪费能源。在夹具设计时,应尽量采用扩力机构,以减小气缸的外形尺寸。
3.气缸行程
气缸(活塞)行程与其使用场合及工作机构的行程比有关。多数情况下不应使用满行程,以免活塞与缸盖相碰撞,尤其用来夹紧等机构,为保证夹紧效果,必须按计算行程多加10~20mm的行程余量。
4.活塞的运动速度
主要取决于气缸输入压缩空气流量、气缸进排气口大小及导管内径的大小。要求高速运动应取大值。气缸运动速度一般为50~800㎜/s。对高速运动气缸,应选择大内径的进气管道;对于负载有变化的情况,为了得到缓慢而平稳的运动速度,可选用带节流装置或气—液阻尼缸,则较易实现速度控制。选用节流阀控制气缸速度需注意:水平安装的气缸推动负载时,推荐用排气节流调速;垂直安装的气缸举升负载时,推荐用进气节流调速;要求行程末端运动平稳避免冲击时,应选用带缓冲装置的气缸。
5.气缸的选型
方式1:根据操作形式选定气缸类型:气缸操作方式有双动,单动弹簧压入及单动弹簧压出等三种方式;
方式2:选定其它参数:
(1)选定气缸缸径大小根据有关负载、使用空气压力及作用方向确定;
(2)选定气缸行程工件移动距离;
(3)选定气缸系列;
(4)选定气缸安装型式不同系列有不同安装方式,主要有基本型、脚座型、法兰型、U型钩、轴耳型;
(5)选定缓冲器无缓冲、橡胶缓冲、气缓冲、油压吸震器;
(6)选定磁感开关主要是作位置检测用,要求气缸内置磁环。
6.气缸使用注意事项
(1)一般气缸的正常工作条件:环境温度为-35~80℃,工作压力为0.4~0.6MPa;
(2)安装前,应在1.5倍工作压力条件下进行试验,不应漏气;
(3)装配时,所有密封元件的相对运动工作表面应涂以润滑脂;
(4)安装的气源进口处必须设置气源调节装置:过滤器-减压阀-油雾器;
(5)安装时注意活塞杆应尽量承受拉力载荷,承受推力载荷应尽可能使载荷作用在活塞杆轴线上,活塞杆不允许承受偏心或横向载荷;
(6)载荷在行程中有变化时,应使用输出力足够的气缸,并附设缓冲装置;
(7)如前所述,尽量不使用满行程。
