阀岛和电磁阀有哪些不同之处?
发布日期:2018-11-15

说到阀岛和电磁阀的区别,我们首先从它们各自的定义上来区分,然后再从它们的工作原理上进行区分。现在先跟小编来了解一下,什么是阀岛,什么是电磁阀吧!

阀岛是新一代气电一体化控制元器件,已从最初带多针接口的阀岛发展为带现场总线的阀岛,继而出现可编程阀岛及模块式阀岛。阀岛技术和现场总线技术相结合,不仅确保了 电控阀的布线容易,而且也大大地简化了复杂系统的调试、性能的检测和诊断及维护工作。借助现场总线高水平一体化的信息系统,使两者的优势得到充分发挥,具有广泛的应用前景。

阀岛

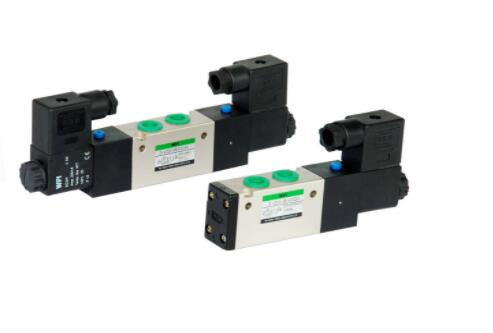

电磁阀(Electromagnetic valve)是用电磁控制的工业设备,是用来控制流体的自动化基础元件,属于执行器,并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制,而控制的精度和灵活性都能够保证。电磁阀有很多种,不同的电磁阀在控制系统的不同位置发挥作用,最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。

工作原理

阀岛的工作原理:阀岛是多个电磁阀的组合体,这几个电磁阀拥有同一个进气源,而输出端是各自独立的。每个阀通常都是常闭的,一旦得到电控信号,电磁阀将打开,送出气动信号,以驱动其他液压元件。每个电磁阀都有各自对应的指示灯,一旦电磁阀得电打开后,指示灯点亮。电磁阀电控信号一般是24V的。通常阀岛安装在钻台上的一个电磁阀控制盒内,控制合一般有接线端子、接线图、阀岛管线标牌、气路管线图等。

电磁阀的工作原理:电磁阀里有密闭的腔,在不同位置开有通孔,每个孔连接不同的油管,腔中间是活塞,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来开启或关闭不同的排油孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。
