对于气缸选型你了解多少?
发布日期:2019-09-09
气缸的选型应根据工作要求和条件,正确选择气缸的类型。下面以单活塞杆双作用缸为例介绍气缸的选型步骤。

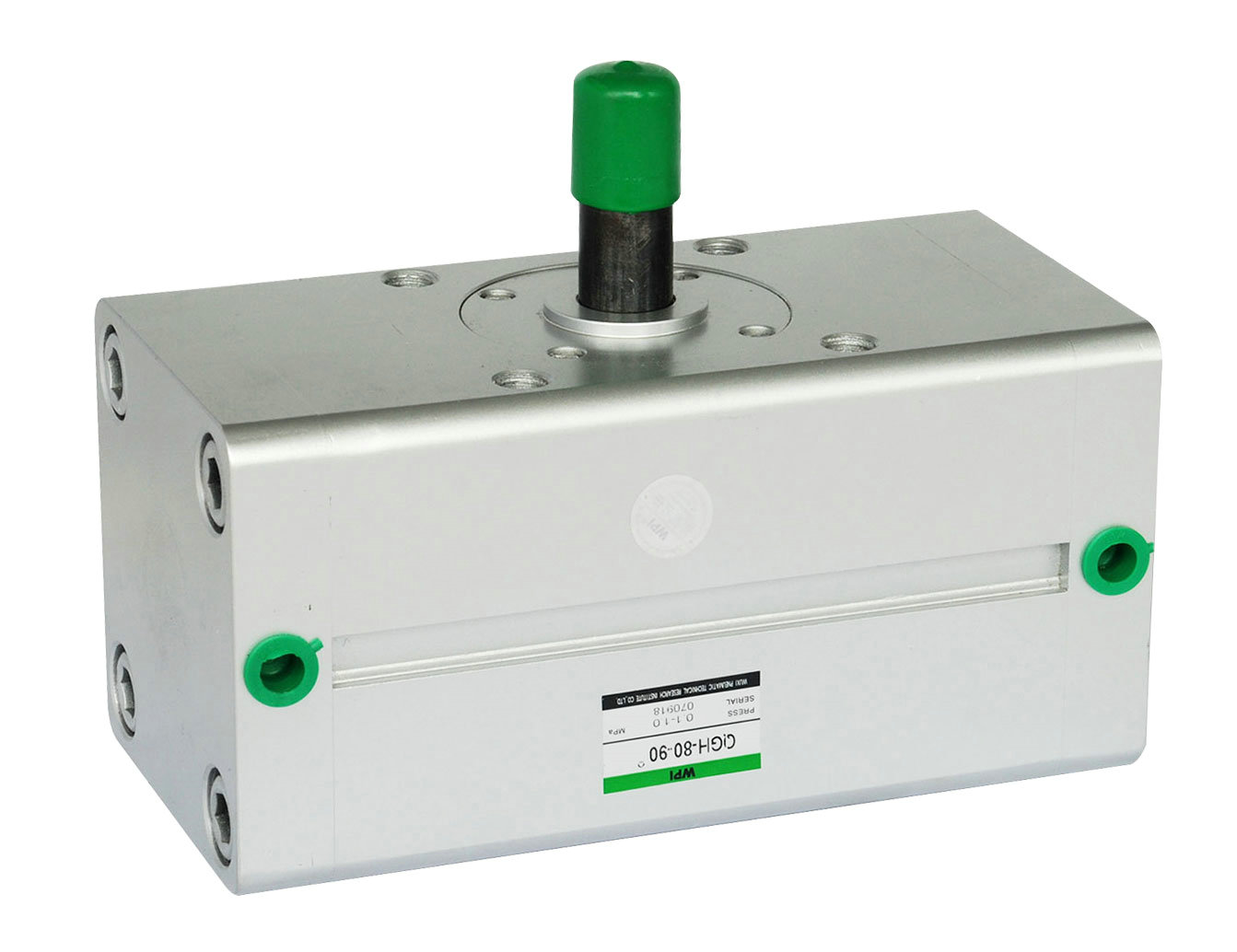

气缸
  (1)气缸缸径。根据气缸负载力的大小来确定气缸的输出力,由此计算出气缸的缸径。


  (2)气缸的行程。气缸的行程与使用的场合和机构的行程有关,但一般不选用满行程。


  (3)气缸的强度和稳定性计算


  (4)气缸的安装形式。气缸的安装形式根据安装位置和使用目的等因素决定。一般情况下,采用固定式气缸。在需要随工作机构连续回转时(如车床、磨床等),应选用回转气缸。在活塞杆除直线运动外,还需作圆弧摆动时,则选用轴销式气缸。有特殊要求时,应选用相应的特种气缸。


  (5)气缸的缓冲装置。根据活塞的速度决定是否应采用缓冲装置。


  (6)磁性开关。当气动系统采用电气控制方式时,可选用带磁性开关的气缸。


  (7)其它要求。如气缸工作在有灰尘等恶劣环境下,需在活塞杆伸出端安装防尘罩。要求无污染时需选用无给油或无油润滑气缸。
